Стяжка пола по маякам своими руками: устройство, порядок установки и извлечения маяков

Стяжка пола по маякам может быть сухой (сборной), полусухой либо мокрой. Название и устройство стяжки пола по маякам зависит, соответственно, от использующихся материалов. Неизменным остается только один “ингредиент” — непосредственно маяки.

Стяжка пола по маякам

Стяжка пола по маякам

Устройство стяжки пола по маякам

Сборные или сухие стяжки обустраиваются без каких-либо “мокрых процессов”.

Сухая стяжка, слои

Сухая стяжка, слои

На плиту перекрытия настилается гидроизоляционный материал, обычно это плотная полиэтиленовая пленка, поверх которой после выставления нулевого уровня саморезами крепятся маяки. Чаще всего в этом случае применяются потолочные профили для гипсокартона или их усиленные ребрами жесткости аналоги. Направление маяков — вдоль длинных стен помещения (от входной двери до окна). Профилей не может быть меньше трех даже в небольшом помещении и использовании трехметрового правила, иначе прочность готовой стяжки окажется под вопросом. Оптимальное расстояние между маяками — порядка 60 см. Керамзит или песок засыпают из мешков, начиная от дальнего угла, и распределяют между маяками плотным равномерным слоем.

Засыпка выравнивается с помощью правила

Засыпка выравнивается с помощью правила

“Финишный” слой стяжки — листы ГВЛ, ОСП или фанеры в два слоя, фиксируемые клеем и саморезами. Маяки из засыпки, естественно, не извлекаются.

Гипсоволокнистые листы верхнего слоя сухой стяжки крепятся клеем и жёстко фиксируются с помощью саморезов

Гипсоволокнистые листы верхнего слоя сухой стяжки крепятся клеем и жёстко фиксируются с помощью саморезов

Сухие стяжки сложно назвать бюджетными, их не рекомендуется укладывать во влажных помещениях, но применение широко распространено благодаря небольшому весу и высокой скорости обустройства.

Полусухие стяжки отличаются от мокрых уменьшенным количеством влаги в растворе, наличием пластификаторов и фиброволокна.

Полусухая стяжка пола

Полусухая стяжка пола

Смесь для полусухих стяжек подают на объект пневмонагнетателем, а для мокрых чаще всего готовят в помещении порционно непосредственно перед заливкой.

Цементно-песчаная стяжка пола

Цементно-песчаная стяжка пола (мокрая)

И полусухие, и мокрые стяжки по маякам позволяют спрятать в толще раствора инженерные коммуникации, в том числе трубы теплого водяного пола.

Как залить стяжку по маякам самостоятельно? Основные этапы

  1. Определение толщины стяжки, расчет количества раствора, разметка.

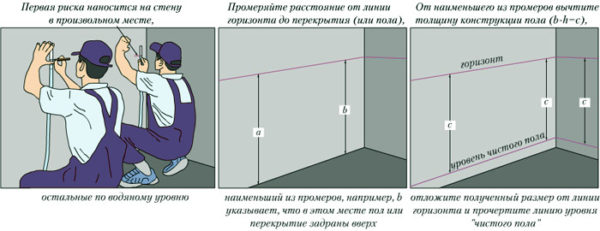

    Схема разметки

    Схема разметки

  2. Подготовка основания включает в себя мелкий ремонт плит перекрытия при необходимости (заделку трещин, выбоин), уборку (удаление пятен от масла, клея, обеспыливание), грунтование для улучшения адгезии.

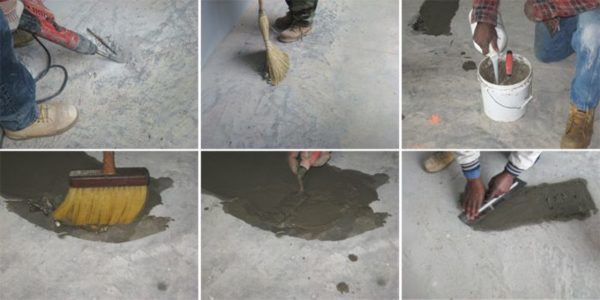

    Заделка трещин

    Заделка трещин в плитах перекрытия

  3. Укладка звуко-, гидро- и теплоизолирующих (керамзит/пенополистирол) материалов, если необходимо, а также демпферной ленты по периметру всех стен. Причем гидроизоляционный материал рекомендуется использовать в помещениях любого типа и назначения, так как водяные пары с подвалов и нижних этажей проникают через ж/б перекрытия.

    Гидроизоляция пола под стяжку

    Гидроизоляция пола под стяжку

  4. Укладка арматурной сетки и коммуникаций, если требуется (например, при монтаже теплого пола или стяжки большой толщины). Сетка в этом случае укладывается на пластиковые фиксаторы либо самодельные приспособления. В процессе заливки сетку желательно слегка смещать в разные стороны, чтобы раствор распределялся равномерно и не оставалось пустот.

    Армирование стяжки пола сеткой

    Армирование стяжки пола сеткой

  5. Установка маяков. Самый ответственный этап. Чтобы поверхность стяжки была идеально ровной, важно выставить все маяки в одной горизонтальной плоскости. Расстояние между маяками выдерживают в пределах полутора-двух метров, отступ крайних профилей от стен 20-30 см.

    Схема установки маяков

    Схема установки маяков

  6. Замешивание раствора вручную либо подача из пневмонагнетателя и распределение смеси правилом между маяками.
    Процесс распределения раствора правилом

    Процесс распределения раствора правилом

    После этого этапа стяжку желательно накрыть полиэтиленовой пленкой и оставить созревать. Через 3-5 дней, когда стяжка наберет прочность, можно извлекать маяки и заделывать выемки самонивелирующейся либо цементно-песчаной смесью.

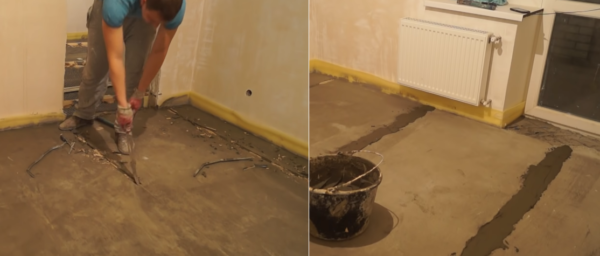

    Извлечение маяков и заделка выемок

    Извлечение маяков и заделка выемок

  7. Финишный этап — шлифовка стяжки. Проводится в два этапа — одновременно с выниманием маяков и после полного затвердевания поверхности.

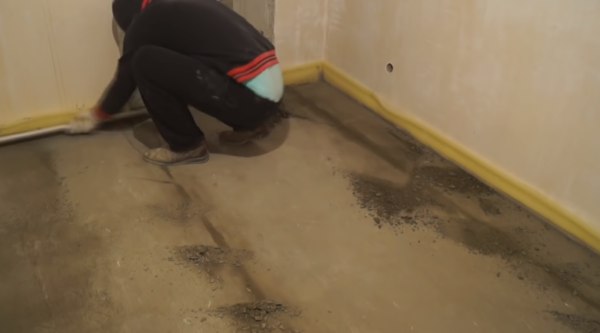

    Подрезать излишки раствора и мелкие бугорки можно острой стороной правила

    Подрезать излишки раствора и мелкие бугорки можно острой стороной правила

Маяки для стяжки пола: общие принципы установки

После проведенных работ по демонтажу старого покрытия, ремонта основания, уборки и нанесения грунтовки, можно переходить к разметке.

Удобнее всего заливать стяжку единовременно во всей квартире, выставляя общий нулевой уровень пола для всех помещений, кроме балкона и санузла. Если стяжка обустраивается только в одной комнате квартиры или дома, придется ориентироваться на уровень пола в других помещениях, причем принимая во внимание толщину заливаемого слоя (не менее 40 мм на ровных плитах перекрытия). То есть, делая стяжку в одной комнате, необходимо путем промеров выявить наивысшую точку именно этого помещения, а планируя залить по маякам стяжку в квартире, следует найти наивысшую точку пола именно квартиры.

Первый этап работы — отбивка горизонтальной линии на стенах на высоте примерно 10-30 см от пола. Используя угольник или линейку, можно произвольно поставить точку на указанной высоте. От этой точки, используя ватерпасс, длинный пузырьковый либо лазерный уровень (предпочтительнее) необходимо отчертить линию в комнате или во всей квартире соответственно, если стяжка будет залита в нескольких помещениях сразу. Горизонтальная линия должна замкнуться в начальной точке с погрешностью не более 2-х мм.

Второй этап работы — отбивка уровня чернового пола. Используя угольник, необходимо сделать как можно больше промеров от начерченной линии до плиты перекрытия (фактического пола в помещении). В результате промеров нужно найти наименьшее расстояние от линии до пола, то есть наивысшую точку. Из этой точки снова начертить линию — уровень чернового пола.

Третий этап — отбивка уровня стяжки или линии чистового пола. Эту линию желательно отмечать маркером или колерным шнуром. Стяжка не может быть менее 40 мм. А если плиты перекрытий уложены с существенными перекосами либо поверхность их с большим количеством крупных выступов (перепады до 60 мм по высоте), толщина стяжки может составить 100-150 мм. Если в пироге будет присутствовать утеплитель, это еще 50 мм.

Пример расчета высоты стяжки

Пример расчета высоты стяжки

Линия чистового пола будет ориентиром для выставления маяков. Верхнее ребро всех профилей будет находиться в одной плоскости, обозначенной разметкой.

Если в качестве маяков будут использоваться металлические профили, важно учесть их толщину (1-2 мм) при отбивке уровня чистового пола.

Совет! Для многослойных стяжек рекомендуется по отдельности отбивать уровень утеплителя и других материалов.

Видео — Определения уровня стяжки пола

Переходим к одному из главных вопросов — какие маяки для стяжки пола лучше использовать?

Таблица: виды маяков и расчет их количества для помещения.

Вид Описание Размеры
Деревянные

Деревянные

Могут быть использованы строганые брусы 50х50 мм или 60х50 мм. Фиксируются длинными саморезами, иногда дополнительно алебастровым раствором.

При больших перепадах по высоте в качестве подкладок под брусы используют деревянные клинья, кусочки фанеры и ДВП.

Применяются редко, в основном для сухих стяжек. Древесина впитывает влагу из раствора, что приводит к неравномерному застыванию залитого слоя. Если все же было принято решение применить деревянные маяки для мокрой стяжки, желательно предварительно вымочить их. Извлекать деревянные маяки обязательно.

Стандартная длина брусов — 3 метра. Для помещений большой площади предпочтительней использовать шестиметровые маяки. Также можно найти в продаже брус длиной полтора, два и четыре метра. Желательно ориентироваться на длину помещения, чтобы было минимум обрезков.
Профиль П-образный

Профиль П-образный

Алюминиевые и стальные профили чаще всего применяют в качестве направляющих как для сухих, так и для мокрых стяжек. Главные достоинства — демократичная цена, коррозионная стойкость и легкость монтажа.

Располагают профиль острыми кромками как вверх, так и вниз, в зависимости от типа стяжки. Дополнительная фиксация П-образных направляющих по всей длине или точечно цементным раствором.

Для стяжек оптимально использовать профиль 28х27 мм. Стандартная длина 3 и 4 метра. Толщина от 0,5 до 2 мм. Профили можно купить поштучно или упаковкой 8, 12, 30 штук.
Маячковый или штукатурный профиль

Маячковый или штукатурный профиль

Подходит для заливки стяжек небольшой толщины (не более 5 см). Стоит гораздо дешевле П-образного профиля, но сильно проигрывает в прочности. Концы маячковых профилей могут деформироваться, что отразится на ровности всей стяжки.

Штукатурный профиль обычно укладывают на шляпки вкрученных по уровню саморезов и фиксируют алебастровым/цементным раствором.

Маячковые профили стальные и алюминиевые производят:
— длиной 3 метра;
— шириной 19 мм;
— высотой (толщиной) 6 и 10 мм.Пластиковые профили для заливки стяжек не используются.
Профилированные и круглые трубы

Профилированные и круглые трубы

Редко используются в частном строительстве, чаще при заливке стяжки в помещениях очень большой площади. Круглые, квадратные и прямоугольные трубы фиксируют только жидкими смесями по всей длине направляющих. Минимальный размер профильных труб 15х15 мм, максимальная длина 12 метров.
Растворные маяки

Растворные маяки

Подходят для стяжек небольшой толщины. Представляют собой параллельные дорожки из цементной, алебастровой или иной строительной смеси. Раствор выкладывают поверх вкрученных по уровню саморезов, верх выложенных дорожек срезают правилом до уровня шляпок метизов. Справа и слева маяки подравнивают правилом, отсекая лишний раствор под прямым или тупым углом.

Цены на профиль потолочный направляющий

Профиль потолочный направляющий

Инструменты и подготовка поверхности под маяки

“Правильные” инструменты не только удобны, но и долговечны. Для установки маяков понадобится нехитрый набор:

  • непосредственно маяки, один из предложенных выше вариантов;

    Маяки для стяжки пола

    Маяки для стяжки пола

  • дюбель-гвозди, перфоратор и молоток. Саморезы располагаются под маяками с полуметровыми промежутками. Чтобы посчитать примерное количество дюбель-гвоздей, необходимо найти общую длину всех маяков (в метрах) и разделить ее на два. Полученное число дюбель-гвоздей лучше немного увеличить, чтобы в дальнейшем не пришлось искать метизы взамен, например, утерянных. Длину саморезов необходимо подбирать под толщину стяжки, плюс метиз должен как минимум наполовину входить в дюбель;

    Строительный дюбель-гвоздь

    Строительный дюбель-гвоздь

  • угольник, рулетка, длинный пузырьковый уровень, лазерный нивелир (если есть). Не стоит устанавливать маяки “на глазок”, важно тщательно делать замеры. Саморезы вкручивать строго вертикально, а профили маяков располагать в единой плоскости без перекосов. Для закручивания саморезов понадобится крестовая отвертка;

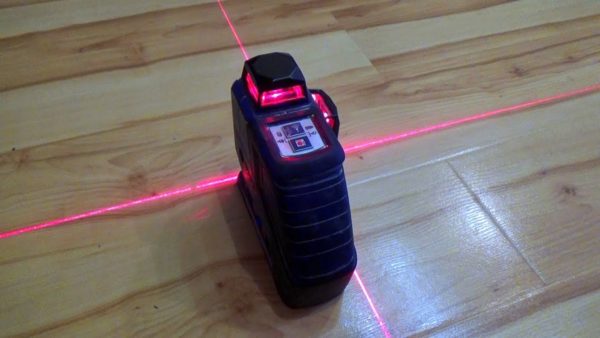

    Лазерный нивелир

    Лазерный нивелир

  • капроновый шнур или леска. Пригодятся для удобства выставления маяков;

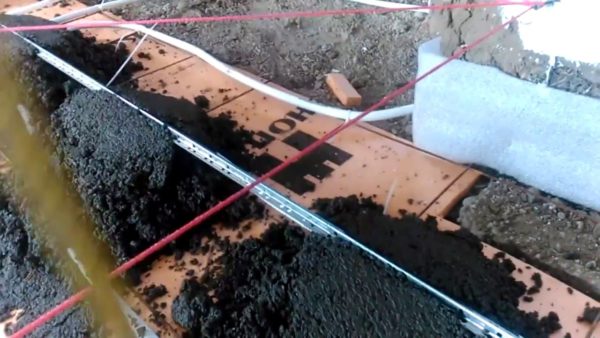

    Натянутые шнуры-ориентиры на фото

    Натянутые шнуры-ориентиры на фото

  • емкость для замешивания раствора (стальное корыто или ведро), кельма, лопата “Американка”, строительный миксер (если есть). Если планируется заливка мокрой стяжки своими силами, желательно сразу подготовить корыто и качественные ведра, не трескающиеся от одного удара. Раствор для фиксации маяков удобнее готовить порционно в ведрах, перемешивая миксером или дрелью с насадкой. Выкладывать раствор вдоль маяков удобно мастерком каменщика;

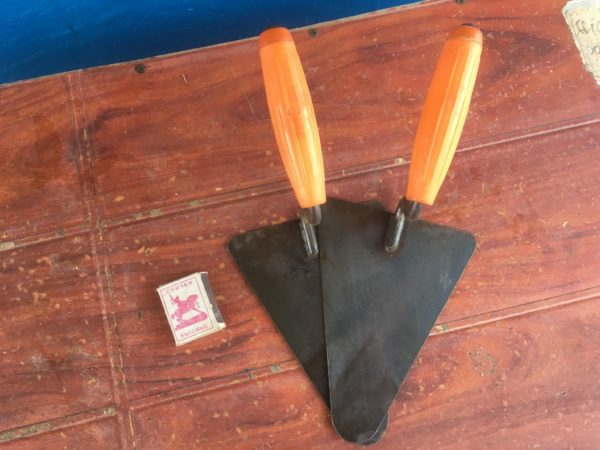

    Мастерок

    Мастерок

  • правило трапециевидное штукатурное из алюминия. Бывают разной длины, при выборе необходимо ориентироваться на расстояние между маяками. Правило должно быть на 20-30 см длиннее, чтобы удобно было опирать его на два соседних профиля, выравнивая раствор стяжки. Но стоит учесть, что работать полутораметровым инструментом физически легче, чем трехметровым, выравнивая раствор между маяками, расположенными на расстоянии 2,5 м. Правило с одним или двумя ребрами “двойной хват” в использовании удобно и отличается повышенной прочностью по сравнению с инструментом без доп.ребер.

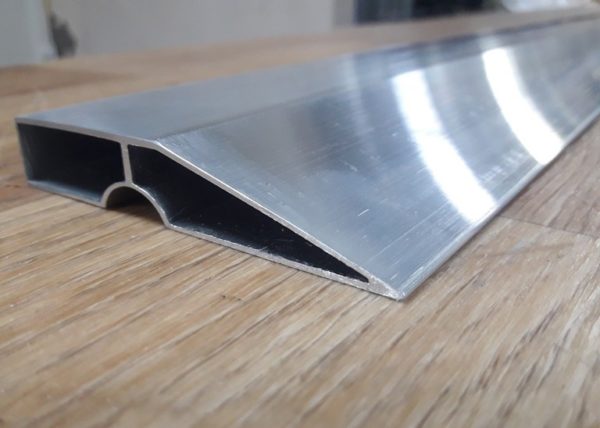

    Правило трапециевидное

    Правило трапециевидное

Цены на правило трапециевидное штукатурное

 Правило трапециевидное штукатурное

Как установить маяки на саморезы

Способ применяется для монтажа маячковых Т-образных профилей. Дополнительно понадобятся плоскогубцы и кусачки или ножницы по металлу, перфорированная монтажная лента. Фиксация профилей раствором не предполагается.

Этап Описание
1. Нарезка монтажной перфорированной ленты

1. Нарезка монтажной перфорированной ленты

Лента легко режется обычными кусачками или ножницами по металлу. Слишком длинные отрезки не нужны (оптимальная длина равна умноженной на 2 ширине профиля).
2. Разметка и высверливание отверстий под дюбели

2. Разметка и высверливание отверстий под дюбели

Как правильно сделать разметку под маяки, мы рассмотрели выше. Для удобства можно натянуть леску или капроновый шнур вдоль линий расположения маяков на высоте уровня чистового пола.
Перфоратором необходимо высверлить ряд отверстий с интервалом примерно 50 см, из отверстий убрать пыль строительным пылесосом. В каждое отверстие вбить дюбель.
3. Вкручивание саморезов

3. Вкручивание саморезов

Каждый саморез сначала необходимо вдеть в расположенное примерно посередине отверстие отрезка монтажной ленты, затем вкрутить в дюбель таким образом, чтобы шляпка располагалась на уровне чистового пола (ориентир — натянутые нити).
4. Установка маяков на саморезы

4. Установка маяков на саморезы

Штукатурный маяк необходимо уложить поверх шляпок саморезов. Крепление профиля осуществляется монтажной лентой, края которой просто подгибаются за полочки маяка и поджимаются пассатижами.

Совет! Опирайтесь коленями на любую мягкую подложку, а не на жесткий бетон плиты перекрытия.

После установки маяков важно проверить их положение уровнем, прикладывая его вдоль, поперек и диагонально к маякам. В случае выявленных отклонений от горизонтали придется поправлять положение саморезов, вкручивая или немного выкручивая их.

Как установить маяки на раствор

Металлические профили можно установить непосредственно на растворные кучки, не вкручивая предварительно саморезы. Способ подходит для тонких стяжек. Главное достоинство — высокая скорость работ. Главный недостаток — высокой точности сложно добиться без применения лазерного нивелира.

Кстати! Иногда способ установки с применением лазерного нивелира называется лазерными маяками для стяжки пола.

Шаг 1. Определение нулевого уровня и уровня чистового пола.

Лазер выставлен по уровню чистового пола

Лазер выставлен по уровню чистового пола

Шаг 2. Установка лазерного нивелира в центре комнаты. Прибор устанавливается только на ровную площадку. В нашем случае дощечка горизонтально лежит на обычных подвесах, которые слегка выгнуты для компенсации неровностей плит перекрытия.

Установка лазерного нивелира

Установка лазерного нивелира

Шаг 3. Раскладывание маячковых профилей. Если длины одного профиля не хватило на все помещение, нахлест по толщине делать не стоит, т.к. будет перепад высоты до 2-х мм. Лучше слегка подогнуть торцы вниз и расположить профили рядом друг с другом.

На правило наклеиваем малярный скотч с двух сторон и ставим контрольные метки (линия чистового пола).

На фото показано, как поставить метки

На фото показано, как поставить метки

Шаг 4. Замешивание штукатурной смеси и установка профиля на раствор. Консистенция раствора — очень густая сметана. Замешивать удобно миксером в ведре, выкладывать — мастерком с интервалом 50 см. Маяк должен быть вдавлен в раствор.

Установка профиля на раствор

Установка профиля на раствор

Проверка положения маяков ведется длинным правилом по лазерному уровню.

Проверка положения маяков

Проверка положения маяков

Излишки раствора необходимо сразу удалить кельмой, чтобы при заливке стяжки правило не цеплялось.

Излишки раствора счищены мастерком

Излишки раствора счищены мастерком

Сохнет раствор примерно сутки, после чего можно переходить к заливке стяжки пола.

Заливка стяжки по маякам

Заливка стяжки по маякам

Лазерные маяки для стяжки пола

Самый надежный и точный способ монтажа маяков для стяжки — одновременно и на саморезы, и на раствор. В этом случае профиль точно не будет “гулять” под правилом. А 3D нивелир максимально облегчит процесс выставления плоскости.

Обычно маяки укладывают вдоль комнаты, но, если мешают коммуникации, лучше расположить профили поперек помещения.

Профиль упирается в трубу

Профиль упирается в трубу

Лучше разместить маяки вдоль коммуникаций

Лучше разместить маяки вдоль коммуникаций

Шаг 1. Определяем уровень чистового пола и сделать отметки положения маяков. В нашем примере в комнате длиной 5 метров будет расположено 3 ряда маяков с отступами по 30 см от стен и 220 см между соседними профилями. Распределять раствор в этом случае удобно правилом длиной 2,5 или 3 метра. Новичкам будет удобнее выставить 4 ряда маяков и взять правило меньшей длины.

Определяем самую высокую точку от которой и отталкиваемся в расчетах

Определяем самую высокую точку от которой и отталкиваемся в расчетах

Проставляем на полу отметки под ряд саморезов, на которых будет опираться профиль

Проставляем на полу отметки под ряд саморезов, на которых будет опираться профиль

Шаг 2. Через каждую отметку выставляем луч нивелира и отбиваем прямую линию.

Выставляем линию луча через нарисованные риски

Выставляем линию луча через нарисованные риски

По линии через каждые 50 см сверлим отверстия перфоратором, убираем пыль, ставим дюбели, в которые вкручиваем саморезы. Чтобы шляпки саморезов располагались в одной плоскости, на отвертку наклеиваем малярный скотч и ставим риску (положение луча нивелира).

Забиваем в получившееся лунки дюбеля и закручиваем заранее приготовленные саморезы

Забиваем в получившееся лунки дюбеля и закручиваем заранее приготовленные саморезы

Процесс выставления саморезов в одной плоскости

Процесс выставления саморезов в одной плоскости

Шаг 3. Замешиваем раствор (гипсовый, алебастровый) и накидываем кучками вдоль линий прокладки маяков. Кучки должны быть немного выше шляпок саморезов.

Берем профиль и, вдавливая в раствор, располагаем строго поверх саморезов. Излишки раствора снимаем кельмой, наличие выступов и неровностей недопустимо. Проверяем положение по лучу нивелира, дополнительно — двухметровым пузырьковым уровнем.

Фиксация маяков

Фиксация маяков

Шаг 4. Дожидаемся, пока раствор схватится, после чего начинаем заливку стяжки.

Накидываем и разравниваем раствор

Накидываем и разравниваем раствор

Стяжка пола по маякам: технология

Исходные данные рассматриваемой технологии: полусухая бетонная стяжка пола своими руками (замес раствора миксером) по маякам поверх мягких шумоизоляционных матов. Стяжка армирована сварной сеткой в жилых комнатах. Толщина проволоки сетки 3 мм, карты 50х50 см. Назначение стяжки — скрыть коммуникации в квартире и выровнять большой перепад высот (уклон более 5 см между окном спальни и входной дверью).

Коммуникации в квартире

Коммуникации в квартире

Шаг 1. На подготовленное черновое основание (плиты перекрытия) настилаем шумоизоляционные маты с нахлестами на стены 15-20 см. Стыки полотен склеиваем армированным скотчем. Таким образом будет предотвращено жесткое соприкосновение стяжки и стены, улучшена звукоизоляция в помещении из-за предотвращения распространения вибрационных шумов.

Универсальные решения для стяжки

Универсальные решения для стяжки

Укладываем арматурную сетку (на фиксаторы) и коммуникации там, где это предусмотрено проектом.

Арматурная сетка не должна лежать на матах, необходимо выставить фиксаторы

Арматурная сетка не должна лежать на матах, необходимо выставить фиксаторы

Шаг 2. Начинаем выставлять маяки. Делаем разметку, вкручиваем рядами саморезы.

Вкручивание саморезов под маяки

Вкручивание саморезов под маяки

Проверяем их положение правилом по линии лазерного уровня.

Лазерный нивелир позволяет выполнять работу быстрее и аккуратней

Лазерный нивелир позволяет выполнять работу быстрее и аккуратней. На фото процесс разметки

Проверка положения саморезов

Проверка положения саморезов

Если все шляпки саморезов находятся в одной плоскости, начинаем замешивать полусухой раствор (пескобетон) в ведре строительным миксером. Готовый раствор выкладываем кельмой под всю длину маяков. Установка маяков для стяжки пола производится в выложенный раствор, профиль утапливаем до соприкосновения с саморезами.

Профиль маячковый

Профиль маячковый

Цены на профиль штукатурный маячковый

Профиль штукатурный маячковый



Выкладывание раствора под профиль

Выкладывание раствора под профиль

Профиль необходимо уложить на саморезы и зафиксировать раствором

Профиль необходимо уложить на саморезы и зафиксировать раствором

Установка маяков

Установка маяков

Проверяем положение маяка. Излишки раствора убираем кельмой.

Маячковый профиль утоплен в растворе

Маячковый профиль утоплен в растворе

Маяки для стяжки

Маяки для стяжки

Шаг 3. Замешиваем раствор для заливки.

Подготовка раствора

Подготовка раствора

Пропорции раствора можно рассчитать, используя калькулятор. Пластификаторы с смесь добавляются при необходимости ускорения процесса застывания стяжки либо если заливка ведется при  температуре ниже +5°C.

Перейти к расчётам


Введите запрашиваемые значения и нажмите кнопку «Рассчитать количество сухой строительной смеси»


Укажите параметры помещения: его длину и ширину (в метрах), и перепад уровня высшей и низшей точек пола (в миллиметрах)

Расчет провести:

Площадь пола, заливаемого стяжкой, м²

длина комнаты, м

ширина комнаты, м

перепад высоты, мм

двойка


Укажите планируемую толщину стяжки

толщина стяжки, мм


Укажите паспортный параметр расхода выбранной строительной смеси

паспортный расход смеси, кг/м² при слое в 10 мм

Раствор выкладываем кельмой между маяками.

Раствор набрасывают лопатой или кельмой

Раствор можно набрасывать лопатой или кельмой

Выравниваем смесь штукатурным правилом, двигая его по маякам вправо-влево и одновременно на себя. Заливка стяжки по маякам ведется по направлению от дальнего угла помещения в сторону двери.

Заливка стяжки по маякам

Заливка стяжки по маякам

Еще одно фото процесса

Еще одно фото процесса

Через пару дней после заливки можно переходить к удалению маяков и шлифовке поверхности (достаточно острой стороной правила сбить мелкие бугорки и незначительные неровности). Если же поверхность планируется дополнительно выровнять самонивелирующимися смесями, процесс шлифовки можно пропустить.

Нужно ли вытаскивать маяки из стяжки пола

Часть “специалистов” настаивают на том, что маяки можно оставлять в толще стяжки. Однако, как показывает практика, это может вызвать множество проблем, в том числе растрескивание стяжки. Иногда стяжка дает небольшую усадку и поверхности маяков начинают заметно выступать над уровнем чистового пола, соответственно, понадобится заливка дополнительного выравнивающего слоя, что обернется существенными затратами.

Извлечь металлические маяки из толщи схватившегося раствора можно, поддев концом кельмы. Штробы от извлеченных маяков необходимо заполнять тем же раствором, который применялся для заливки стяжки.

Заполнение штробы раствором

Заполнение штробы раствором

Мастерком выкладываем подготовленный раствор в штробу с небольшим излишком.

Заполненная раствором штроба

Заполненная раствором штроба

Подрезать излишки можно через 3-4 часа или на следующий день.

Подрезку выполняем краем штукатурной гладилки. Смесь еще недостаточно затвердеет и счищаться будет легко.

Подрезка раствора

Подрезка раствора

Ссылка на основную публикацию
